Пескоструйная обработка Кованных изделий и конструкций

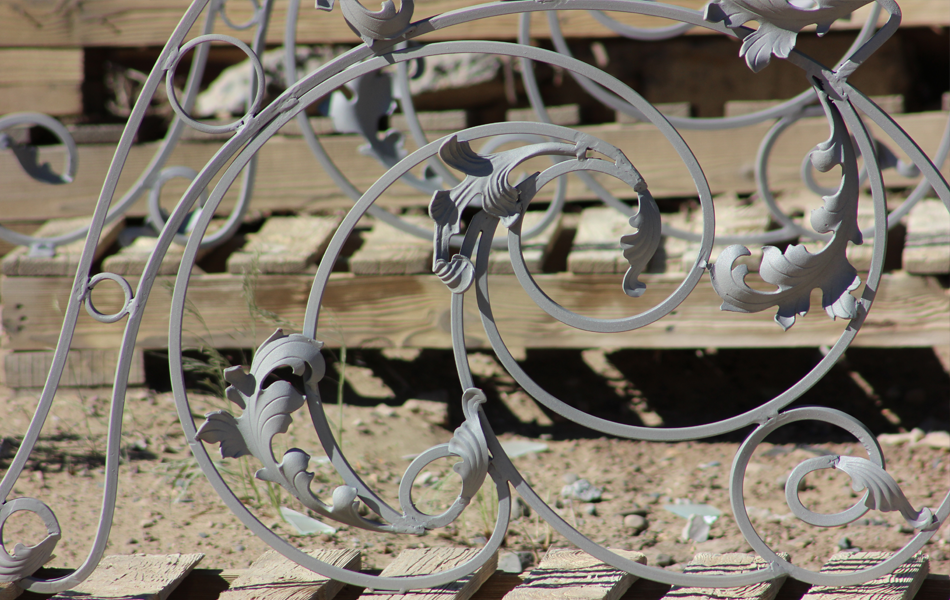

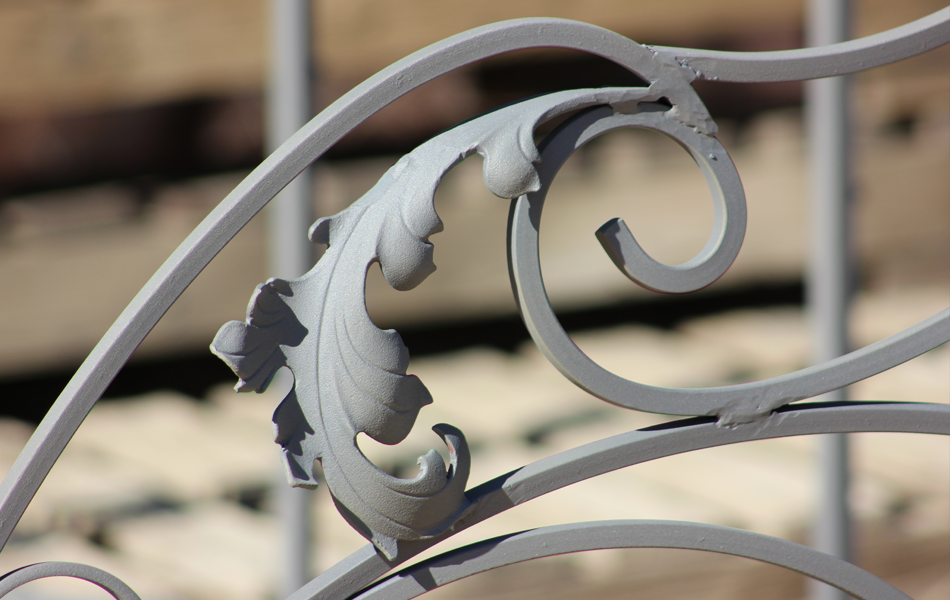

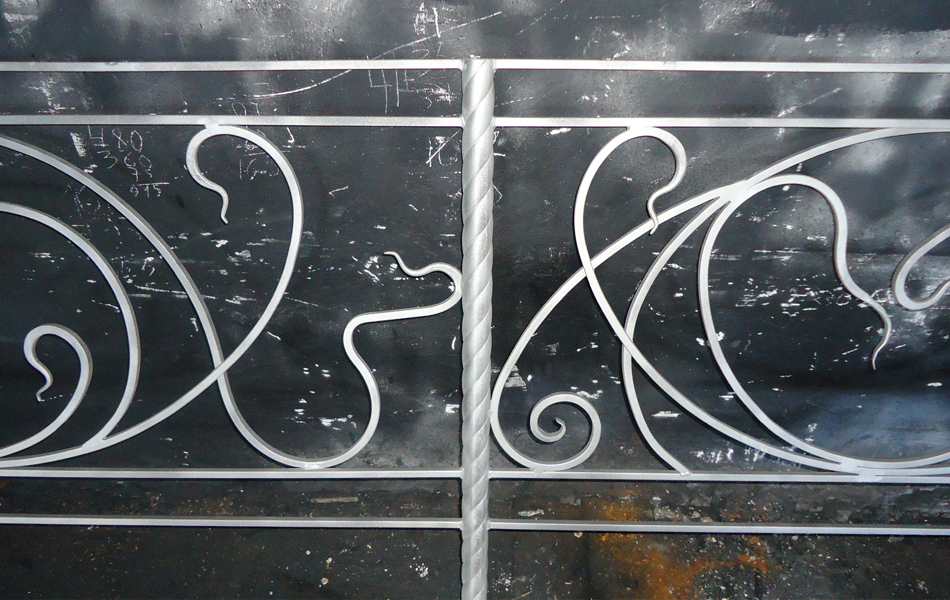

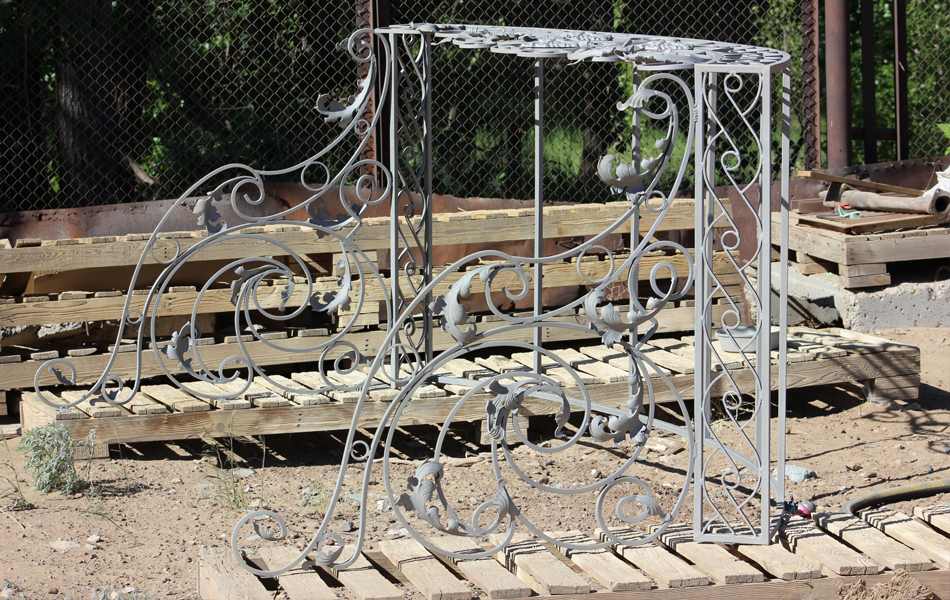

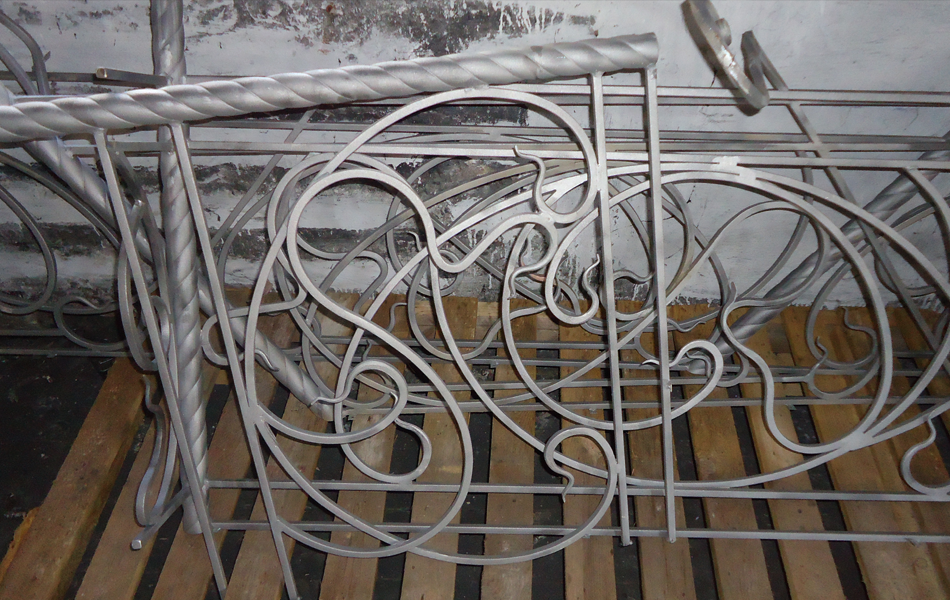

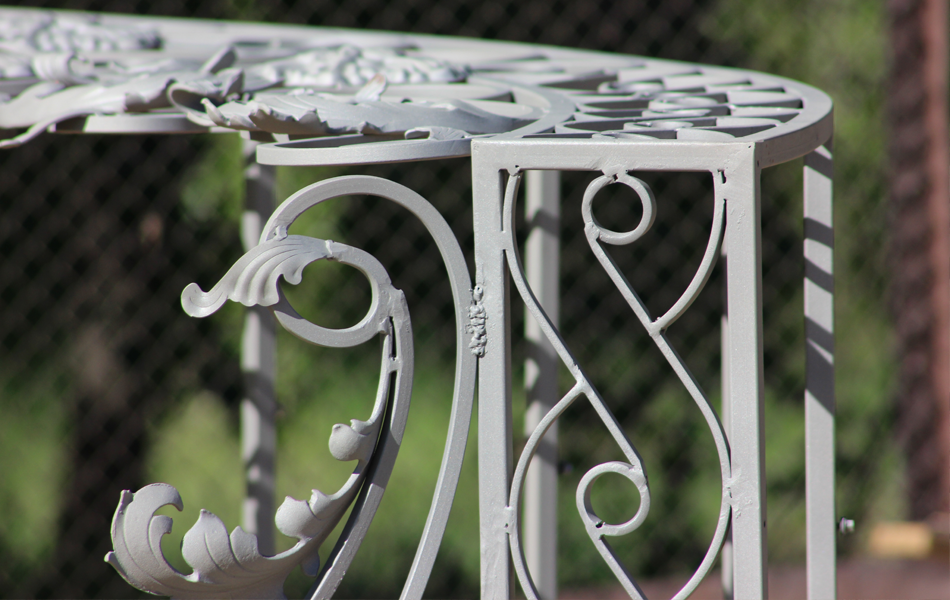

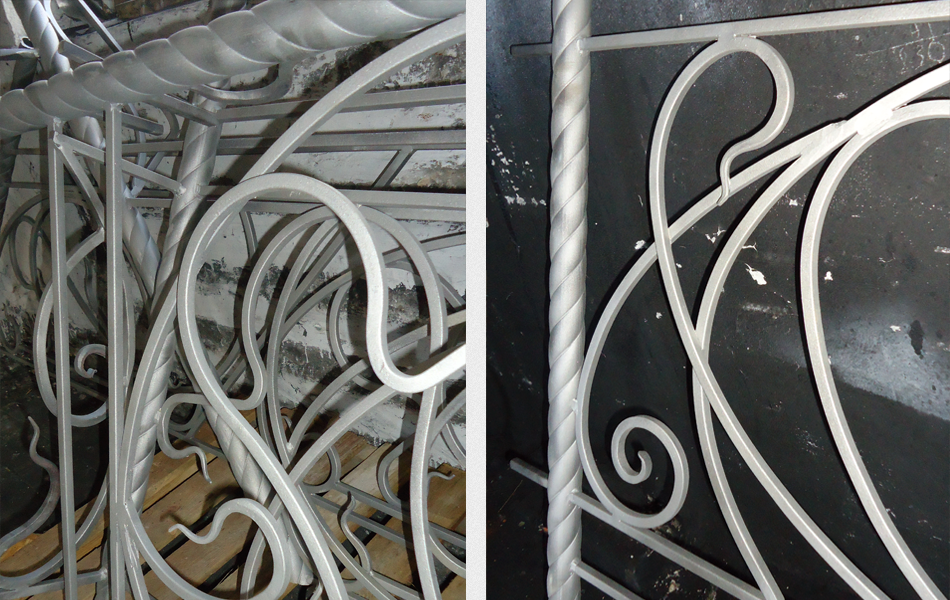

Услуги пескоструйной обработки кованных изделий,- монументов, деталей интерьера, ограждений и т.д.

Абразивоструйная очистка

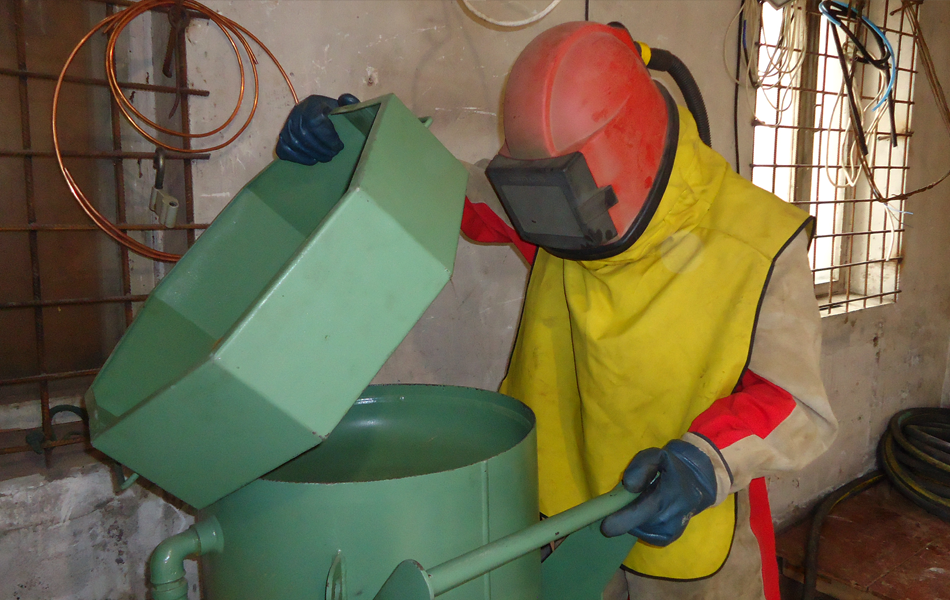

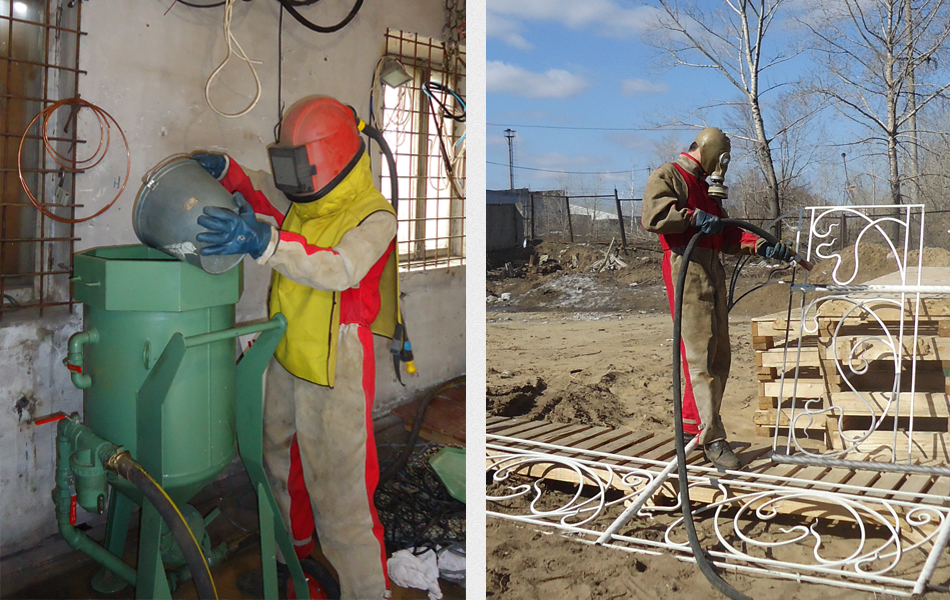

Наиболее эффективный метод для удаления отслоившейся краски, ржавчины и старого покрытия с использованием абразивов типа песка, гравия и дроби под высоким давлением. Степень абразивоструйной обработки, подходящей для соответствующего покрытия, зависит от некоторого числа факторов, наиболее важным из которых является тип выбранной системы покрытия.

Основной стандарт, использованный в перечнях технических характеристик продуктов в этом справочнике – ISO 8501-1:1988 (E) «Подготовка стальной основы перед нанесением красок и подобных покрытий – Визуальная оценка чистоты поверхности». Этот стандарт является незначительно расширенным шведским стандартом SIS 05 59 00, который был усовершенствован Шведским Институтом Коррозии в сотрудничестве с Американским Обществом Испытания и Материалов (ASTM) и Советом Окраски Металлоконструкций (SSPC), США, и сейчас используется во всем мире. Между тем соответствующий, ближайший эквивалент SSPC указан в индивидуальных перечнях технических характеристик продукта, так как признано, что SSPC и ISO не полностью идентичны и, как следствие, в некоторых спецификациях может быть указана степень Sa2.5 (ISO 8501-1:1988) как эквивалент к SSPC-SP6, (промышленная пескоструйная очистка), в то время как другие будут эквивалентом к SSPC-SP10 (около белого металла). Выбор качества пескоструйной очистки будет оцениваться с использованием множества факторов, включая тип покрытия, ожидаемую характеристику и данные производственные условия. Как правило, когда продукты рекомендованы для эксплуатации в агрессивных атмосферных условиях, требуемый стандарт будет Sa2.5 (ISO 8501-1:1988) или SSPC-SP10. Однако, когда продукты рекомендованы для общих атмосферных условий, требуемый стандарт будет Sa2.5 (ISO 8501-1:1988) или SSPC-SP6.

До пескоструйной обработки поверхность металлоконструкций должна быть обезжирена и удален весь выброс металла из сварных швов при оплавлении. Если солевые отложения, смазка или нефть присутствуют на поверхности и, как может показаться, будут удалены пескоструйным процессом, то это не так. Хотя и невидимые глазом, загрязнения будут присутствовать в виде тонкого слоя, и воздействовать на адгезию последующего покрытия. Сварные швы, металлические заусенцы и острые ребра, обнаруженные во время абразивоструйного процесса должны быть заглажены, поскольку краска имеет тенденцию стекать с острых ребер, что приводит к утоньшению покрытия и снижению защиты. "Брызги металла" в районе сварных швов почти невозможно покрыть равномерно и часто, будучи свободно присоединенными, они являются причиной преждевременной порчи покрытия. Профиль поверхности, полученный в течение пескоструйной обработки, важен и будет зависеть от используемого абразива, давления воздуха и применяемой методики. Слишком низкая шероховатость может не обеспечить достаточного сцепления покрытия с металлом, в то время как слишком большая шероховатость может привести к неровному покрытию (утоньшению на максимумах), возможно ведя к преждевременной порче, особенно для тонкослойных покрытий.
